Что показывает определение модуля деформации грунта и для чего проводят это исследование?
Определение модуля деформации грунта позволяет установить, насколько основание будет сжиматься и изменять форму под воздействием нагрузки от здания, сооружения, дороги, площадки или инженерной конструкции. Показатель характеризует деформативность грунтов и применяется при расчете осадок, кренов, неравномерных перемещений и общей устойчивости основания. Чем выше модуль деформации, тем меньше деформируется грунтовый массив при одинаковом давлении, однако оценка всегда выполняется с учетом вида грунта, его влажности, плотности, структуры и условий залегания.
Исследование необходимо для проектирования фундаментов, подпорных стен, автомобильных дорог, промышленных полов, аэродромных покрытий, насыпей и других объектов. Полученные результаты помогают определить несущую способность основания, выбрать рациональный тип фундамента, уточнить глубину заложения и спрогнозировать эксплуатационное поведение конструкции. При обследовании существующего объекта показатель используют для выявления причин осадок, трещин, перекосов и локальных деформаций.
В зависимости от задачи применяются полевые испытания и лабораторный контроль. На площадке могут выполняться статическое зондирование, динамическое зондирование, штамповые или иные инструментальные измерения. В лаборатории дополнительно исследуются гранулометрический состав, предел текучести, предел пластичности, число пластичности, угол внутреннего трения и удельное сцепление. Совокупность данных дает возможность оценить сопротивление сдвигу и поведение грунта не по одному изолированному параметру, а в связи с его физико механическими свойствами. Методика проведения выбирается по техническому заданию, инженерно геологическим условиям и требованиям нормативной документации, включая ГОСТ 20276.
Какими методами определяют модуль деформации грунта на строительной площадке?

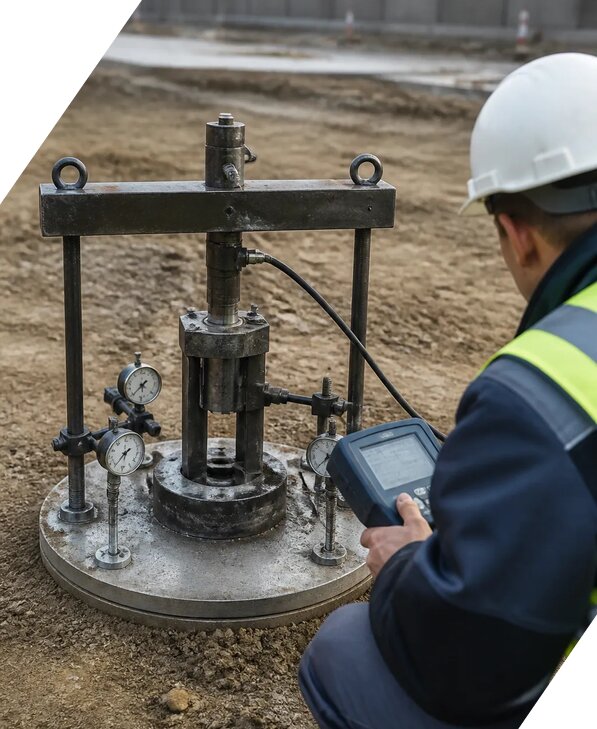

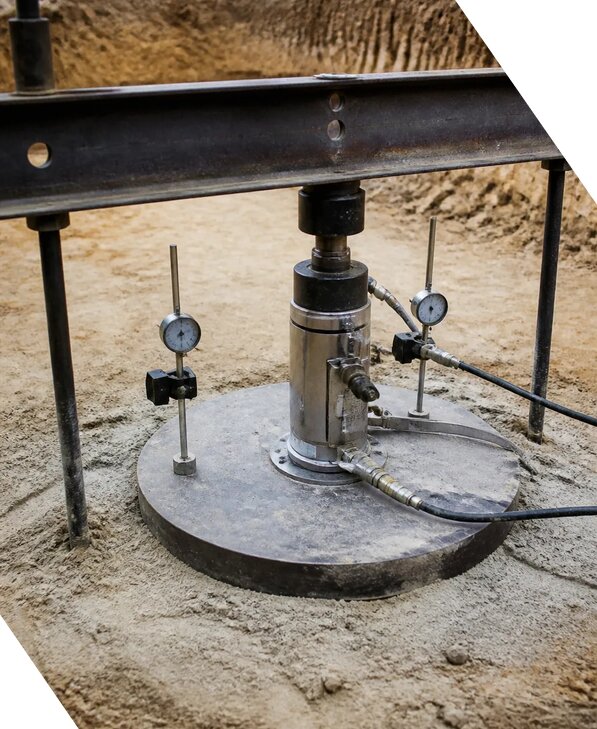

Метод выбирают с учетом назначения объекта, состава грунтов, глубины исследуемого слоя, предполагаемых нагрузок и стадии проектирования. Наиболее достоверную характеристику часто получают по результатам полевых испытаний, поскольку грунт исследуется непосредственно в условиях естественного залегания. В процессе работ оценивается реакция основания на приложенную нагрузку, фиксируются осадки, перемещения и изменение деформаций при последовательном нагружении и разгрузке. По кривым зависимости давления от осадки рассчитывается модуль деформации для соответствующего интервала напряжений.
Для уточнения инженерно геологических условий применяют статическое зондирование. Метод позволяет определить сопротивление грунта под наконечником и по боковой поверхности, выделить слои различной плотности, установить ориентировочную однородность основания и выявить слабые прослои. Динамическое зондирование используется для оценки плотности и сопротивляемости грунтов по числу ударов или другой установленной характеристике. Эти методы особенно полезны при обследовании больших площадей, когда необходимо получить пространственную картину строения основания.
В отдельных случаях назначаются компрессионные испытания в лабораторных условиях. Образец грунта помещают в специальное испытательное оборудование, после чего ступенчато увеличивают нагрузку и регистрируют деформации. Такой подход позволяет оценить сжимаемость, определить расчетные зависимости и изучить влияние влажности или давления. Параллельно выполняются визуальный контроль образцов, измерение влажности, плотности и других характеристик. Коэффициент фильтрации может определяться дополнительно, если водопроницаемость влияет на развитие осадок или изменение прочности.
Окончательный выбор методики проведения закрепляется в техническом задании. Учитываются требования ГОСТ 20276, действующей нормативной документации и проектных решений. Измерительное оборудование и испытательное оборудование должны соответствовать диапазону нагрузок и обеспечивать приемлемую погрешность измерений. Для ответственных объектов целесообразно сопоставлять данные разных методов, что повышает надежность расчетной модели основания.
Какие факторы влияют на величину модуля деформации грунта?
На значение модуля деформации влияет комплекс природных и техногенных факторов, поэтому один и тот же грунт на разных участках может показывать неодинаковые результаты. В первую очередь учитываются минеральный состав, структура, плотность сложения, влажность и степень водонасыщения. Пески при увеличении плотности обычно лучше сопротивляются деформациям, тогда как рыхлые песчаные прослойки способны давать значительные осадки при вибрации или дополнительном увлажнении. Для глинистых грунтов особенно важны консистенция, содержание глинистых частиц, предел текучести, предел пластичности и число пластичности.
Существенную роль играет история нагружения. Грунт, который ранее испытывал значительное давление от сооружений, насыпи или природного рельефа, может по разному реагировать на повторное нагружение и разгрузку. Поэтому при расчетах рассматривают не только текущее давление, но и возможное изменение напряженного состояния в процессе строительства. Важны также угол внутреннего трения, удельное сцепление и сопротивление сдвигу, поскольку деформирование основания связано не только со сжатием, но и с перемещением частиц относительно друг друга.
Дополнительными факторами являются глубина залегания, неоднородность слоев, наличие органических включений, техногенных насыпей, пустот, просадочных зон, сезонное промерзание и уровень грунтовых вод. При водонасыщении меняются поровое давление, эффективные напряжения и скорость развития осадок. На результат могут повлиять способ отбора и транспортировки образцов, нарушение природной структуры, режим нагружения и состояние поверхности площадки.
По этой причине определение модуля деформации выполняют не изолированно. Лабораторный контроль дополняется полевыми и натурными измерениями, статическим зондированием, динамическим зондированием и анализом инженерно геологического разреза. Контроль качества включает проверку калибровки оборудования, условий испытаний, правильности оформления первичных данных и сопоставление результатов измерений. Такой комплексный подход позволяет получить показатель, пригодный для расчетов и подтверждающий соответствие требованиям проекта и нормативной документации.
Как оформляются результаты определения модуля деформации грунта?
По завершении работ заказчику передается комплект материалов, состав которого зависит от технического задания, вида испытаний и требований проектной организации. Основным документом является протокол результатов, где указываются объект, место проведения, дата, координаты или привязка точек, глубина испытаний, тип исследованного грунта, примененная методика проведения и последовательность нагружения. Также фиксируются погодные и полевые условия, сведения об образцах, характеристики измерительного оборудования и данные о специалистах, выполнявших работы.
В протоколе приводятся исходные результаты измерений: приложенная нагрузка, зафиксированная осадка, перемещения на отдельных ступенях, показатели при разгрузке и повторном нагружении, а также рассчитанный модуль деформации. При необходимости указываются диапазон применимости значения, расчетные зависимости, поправки и погрешность измерений. Для лабораторных испытаний прикладываются данные о влажности, плотности, гранулометрическом составе и физическом состоянии образцов. Если в рамках программы определялись предел текучести, предел пластичности, число пластичности, угол внутреннего трения или удельное сцепление, эти сведения включаются в общий отчет и используются при интерпретации.
По результатам анализа может оформляться техническое заключение. В нем описывается состояние основания, выделяются однородные инженерно геологические элементы, отмечаются слабые и неоднородные зоны, приводятся расчетные значения для проектирования и ограничения по их применению. При обследовании существующего здания результаты сопоставляются с фактическими осадками, трещинами, кренами и данными натурных измерений. При необходимости формулируются рекомендации по усилению основания, замене грунта, устройству уплотненной подушки, водопонижению или дополнительному контролю.
Для ответственных объектов материалы готовятся аккредитованной лабораторией с соблюдением требований ГОСТ 20276 и иной нормативной документации. До выдачи документов проводится лабораторный контроль, проверяются расчеты, единицы измерения, идентификация образцов и соответствие требований к оформлению. Готовый отчет может использоваться проектировщиками, техническим заказчиком, строительным контролем и экспертными организациями.
Как определение модуля деформации связано с расчетом фундамента и оценкой основания?
Модуль деформации является одним из основных параметров, используемых при оценке работы основания под нагрузкой. На его основе рассчитывают ожидаемую осадку фундамента, сравнивают деформации разных частей здания, оценивают вероятность крена и определяют необходимость конструктивных или геотехнических мероприятий. Однако показатель не подменяет комплексное инженерное исследование. Для корректного расчета учитываются геометрия фундамента, давление под подошвой, глубина заложения, мощность сжимаемой толщи, расположение грунтовых вод, послойная неоднородность и характеристики здания.
Если в основании залегают грунты с разными модулями деформации, нагрузка распределяется неравномерно. В результате одна часть сооружения может оседать быстрее другой, что приводит к дополнительным усилиям в стенах, перекрытиях и каркасе. Особенно внимательно анализируются слабые прослои, рыхлые пески, водонасыщенные зоны, насыпные грунты и глинистые слои с высокой пластичностью. Для таких условий важно учитывать не только сжимаемость, но и угол внутреннего трения, удельное сцепление, сопротивление сдвигу, коэффициент фильтрации и возможность длительного развития осадок.
Полученные данные сопоставляются с результатами статического зондирования, динамического зондирования, компрессионных испытаний и других полевых испытаний. При обследовании действующего объекта добавляются визуальный контроль конструкций, инструментальные измерения трещин и кренов, натурные измерения осадок, а также анализ ранее выполненных геологических материалов. Такое сравнение помогает установить, соответствуют ли фактические деформации расчетной модели, и определить причины отклонений.
По итогам специалисты подбирают расчетные значения для проектирования, проверяют несущую способность основания и оценивают соответствие требованиям нормативной документации. Работы выполняются по утвержденной методике проведения с использованием исправного испытательного оборудования и средств измерений. В Костомукше специалисты компании ЭкспертизаРоссия выполняют такие исследования для строительных и реконструируемых объектов с учетом местных инженерно геологических условий. Стоимость услуги может начинаться от 5101 руб/м² и уточняется после анализа программы работ, количества точек и глубины испытаний. В сентябре можно передать исходные материалы Льву Дмитриевичу, а консультация проводится по телефону +7 931 105-63-33. Компания работает Пн-Пт 09-18 Сб-Вс вых..
